«Золоті» БЖ сімейства Vinga VPS-G потужністю 550 і 650 Вт здійснили на нас найкращі враження. Їх низька вартість поєднується з високоякісною елементною базою, тихою і ефективною СО, а також відмінними вихідними показниками. А як справи з рішенням, що займає найвищу сходинку в цій лінійці?

За ціною меншою ніж $100, блок живлення Vinga VPS-750G помітно дешевший пристроїв аналогічної потужності з сертифікатом 80 PLUS Gold від більш відомих брендів. До вартості 650-ватника покупцеві доведеться додати всього $15, тому нам дуже цікаво порівняти їх між собою і дізнатися, які бонуси додасть переплата за 750-Вт новинку. Отже, дивимося.

Специфікація

Упаковка і комплект постачання

Красива упаковка повідомляє про основні переваги пристрою і доступних для підключення конекторів. Таблиці специфікації тут немає, але ми за доброю традицією зібрали таку для вас на цій сторінці. Користуйтеся на здоров'я!

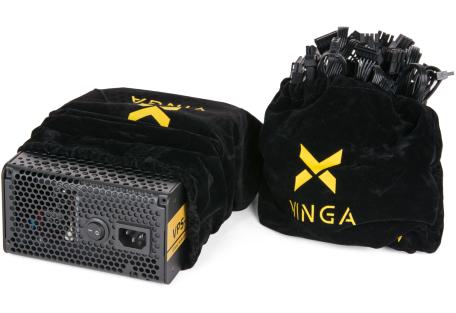

Усередині є два фірмових мішечки: в одному зберігається сам БЖ, а в другому – кабелі, що підключаються. До того ж у комплекті йдуть кріпильні гвинти з фігурними головками в кількості 6 штук і мережевий кабель живлення.

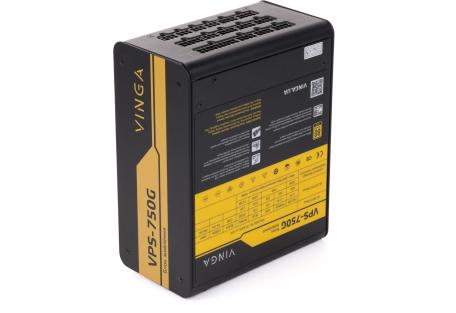

Зовнішній вигляд

Красиво - згладжені кути, неординарні форми. Непрактично - великі габарити, поміститься не в кожен корпус. Простіше кажучи, у плані дизайну Vinga VPS-750G маємо те ж саме, що і з молодшими рішеннями.

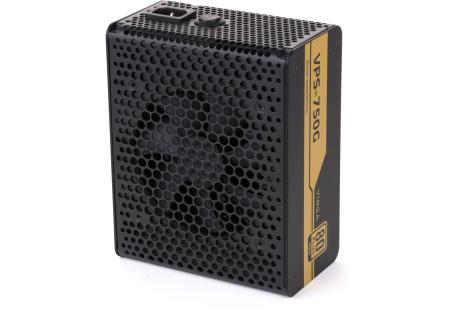

120-мм вертушка отримує повітря через круглі отвори. Так, можна було б встановити і рішення побільші, однак у менш потужних представників і такий пропелер без проблем справлявся з поставленим завданням.

Тильний бік може похвалитися звичним мережевим роз'ємом і кнопкою включення/вимикання. Фірмові кругляшки тут також повсюдно.

Таблицю доповнює перелік ключових особливостей джерела з мінімальними вадами перекладу. Також вказана дата і місце виробництва - як ви вже здогадалися, у нас гість з Піднебесної. Що ж, в 2018-му було б дивно побачити тут напис «Made in Japan», тим більше з огляду на доступність пристрою.

Тепер про електротехнічні показники. Єдина 12-вольтна лінія має потужність 732 Вт (61 А), що становить майже 98% від номіналу. Для більш дрібних каналів +3,3 і +5 В відведено всього 100 Вт - цього повинно вистачити.

Для доступу всередину доведеться додатково відкрутити гвинти на обох боковинах і на панелі з вихідними роз'ємами.

Блок живлення Vinga VPS-750G обладнаний модульною системою підключення кабелів, як і 650-Вт рішення. Аналогічним чином уі дроти виконані у вигляді зручних в укладанні шлейфів, а їх калібр обраний із запасом товщиною - 18 AWG (1,02 мм у діаметрі з площею перетину 0,82 мм²). Довжина кабелів дозволить без проблем виконати їх приховане укладання.

Основні конектори представлені 20+4-контактним ATX і двома 4+4-контактними ATX12V - вистачить навіть для топових платформ. Відеокарти можна підключити через чотири 6+2-контактних коннектори PCIe, а для живлення накопичувачів і інших пристроїв відведені 12 SATA (на трьох окремих проводах) і три PATA з «вічно молодим» FDD.

Повна конфігурація системи кабелів виглядає так:

Усі роз'єми на корпусі та конектори на дротах дбайливо підписані, тому труднощів при підключенні бути не повинно.

Внутрішня будова

Щоб насолодитися красою нутрощів новинки, нам довелося відкрутити в цілому 14 гвинтів: 10 на боковинах і 4 на панелі з наклейкою. Відразу ж відзначимо цікаву форму використовуваного радіатора: гребінці є тільки в першій його частині, тоді як друга (яка якраз ближче до гарячих силових елементів) виконана у вигляді звичайної пластини.

Активне відведення тепла покладено на 120-мм рішення HONG HUA HA1225L12F-Z, яке ми вже бачили всередині 650-ватника. Виробник підтвердив наші здогадки про те, що буква «F» у назві вертушки вказує на використання надійного і тихого гідродинамічного підшипника (FDB). Сама вертушка споживає 3,96 Вт електроенергії (12 В, 0,33 А), при цьому номінальна частота її обертання становить 1600 об/хв. Для підключення використовується знімний двоконтактний конектор - у разі чого замінити його буде нескладно.

Поруч помістилася частина EMI-фільтра, що складається з двох Y- і одного X-конденсатора. Далі до головної друкованої плати живлення подається через 3-контактний конектор, в якому задіяно два крайніх роз'єми.

Інші елементи електромагнітного фільтра розпаяні вже на головній PCB. У їх числі: варистор, пара дроселів, два Y- і ще один X-конденсатор, а також запобіжник.

Для випрямлення напруги використовується пара діодних збірок GBU1006. Кожна з них розрахована на 10 А. Охолодження за допомогою головного радіатора радує, а ось спосіб кріплення їх обох з одного боку - не дуже. Цей же охолоджувач відводить тепло від силових елементів високовольтної частини, у числі яких транзистори Infineon 5R140P.

Поруч видно дросель модуля активної корекції коефіцієнта потужності (APFC), поміщений у пластиковий корпус.

Далі розташувався вхідний електроліт від японського виробника Nippon Chemi-Con (560 мкФ х 450 В). Відмінна якість елементу тут поєднується з належною ємністю і можливістю роботи при високих температурах. Нагадаємо, усередині 650-ватника ємність даного конденсатора залишала бажати кращого.

Напруга основної лінії +12В формується синхронним вирівнювачем, з якого перетворювачами постійного струму виробляються інші необхідні номінали. Завдяки цьому маємо повністю незалежну стабілізацію напруг на різних шинах.

Синхронний випрямляч має чотири мосфети, розміщених на звороті PCB. Через термопрокладки тепло від них відводиться на корпус джерела.

Пластини, виведені на лицевий бік друкованої плати, також беруть участь у теплообміні. На одній з них зафіксовано термодатчик, від показників якого і залежить частота обертання вертушки. Таким чином активний обдув здійснюється максимально ефективно і тихо.

Дочірня плата містить на собі елементи DC/DC-перетворювачів. У їх числі ШІМ-контролер ANPEC APW7159C, а також звичні складові LC-контура: дроселі і конденсатори.

Вибір ємностей для фільтрації напруги вказує на відсутність будь-якої економії: використовуються електролітні рішення з високотемпературних серій виробництва японської компанії Nippon Chemi-Con, а також надійні полімери.

На дочірній друкованій платі з вихідними роз'ємами також розміщені виключно твердотілі конденсатори. Таким чином, елементна база джерела по праву заслуговує на високу оцінку.

Офіційний сайт виробника говорить про наявність таких захистів:

• захист від підвищеного вихідної напруги (OVP);
• захист від короткого замикання (SCP);
• захист від перевантаження потужності (OPP).

При цьому використовується мікросхема-супервізор Grenergy GR8329N, яка дозволяє реалізувати також захист від зниженої вихідної напруги (UVP) і від перевантаження струму кожного каналу (OCP). Чи були використані такі можливості - виробник не вказує.

Крос-навантажувальні характеристики

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

Під час крос-навантажувальних тестів на основних лініях живлення Vinga VPS-750G були зафіксовані такі відхилення напруг:

• лінія +3,3: від -3% до + 2%;
• лінія +5: від -3% до + 2%;
• лінія + 12В: від 0% до + 2%.

Вузол стабілізації напруги добре справляється зі своїм завданням, оскільки відхилення не перевищували допустимих норм. Використання роздільної стабілізації забезпечило відмінну стабільність лінії +12В, без будь-яких просідань - показник гідний окремої похвали.

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3 В і +5 В: 50 мВ;
• лінія +12В: 120 мВ.

Низький рівень пульсацій також справив приємне враження. На двох молодших лініях вони не перевищували 50-мВ позначку. Стан каналу +12В також радує - у робочому діапазоні звичайного ПК пульсації будуть мінімальними.

Чергова лінія живлення +5VSB

Стан чергової лінії живлення Vinga VPS-750G не викликав ніяких зауважень. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5,13 до 4,99 В, не виходячи за рамки ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження* − навантаження у відсотковому співвідношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення дуже добре справляється зі своїм завданням. Уже при споживаній потужності 150 Вт коефіцієнт PFC досяг 0,91, максимального ж значення (0,99) було зафіксовано при навантаженні понад 650 Вт.

ККД

Тест реальної ефективності при різних навантаженнях підтвердив відповідність Vinga VPS-750G стандарту 80 PLUS Gold для напруги 230 В. При навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 88%, 92% і 88% відповідно.

Найбільш ефективним джерело виявилося при навантаженні від 135 до 630 Вт - у цьому діапазоні власник може розраховувати на ККД понад 90%, а системі охолодження доведеться відводити від 14 до 63 Вт теплової потужності. У номінальному ж режимі (750 Вт) даний показник сягатиме 87 Вт.

Система охолодження і температурний режим

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 27°С. Потрібно відзначити, що повітря всередині корпусу комп'ютера може бути значно гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

Пропелер блока живлення Vinga VPS-750G дуже тихо обертається на частоті 700-1000 об/хв аж до позначки 350 Вт. До досягнення 450 Вт (1300 об/хв) рівень шуму можна охарактеризувати як тихий. При подальшому збільшенні навантаження вентилятор поступово розганяється до 1540 об/хв, що є номінальною частотою обертання примірника, який потрапив до наших рук. Звук від його роботи при цьому не перевищував середній рівень і залишався в дуже комфортному шумовому діапазоні.

Нагрівання компонентів виявився порівняно невеликим, як і в випадку з менш потужними рішеннями. Найбільше прогрівся головний трансформатор - до 75°C. Дане значення отримано при тривалому постійному навантаженні, і воно є далеким від критичного. Велика площа розсіювання радіатора все ж не завадила б, однак, знову ж таки, все і так у межах допустимого.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності Vinga VPS-750G не відтворює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора.

OverLOAD

Навантаження на тестовану модель ми збільшували до 900 Вт (+20% до номіналу). При цьому напруги на виході залишалися в межах норми, а джерело працювало належним чином. Далі цей експеримент ми не проводили.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 6-ядерний процесор Intel Core i7-4960X, який працює в номінальному режимі. Як відеоприскорювач ми використали модель ZOTAC GeForce GTX 480 AMP! із заводським розгоном. Відзначимо, що метою даного експерименту є відтворення реальних навантажень продуктивного ПК і перевірка того, як при цьому працює блок живлення на практиці.

Виміри проводилися в двох режимах: «Простій» і «Максимальне завантаження», яке створювалося утилітами Linpack і FurMark 1.10.4. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В і +3,3В фіксувалоася за допомогою мультиметра MASTECH MY64.

У результаті виміру напруги живлення на вихідних лініях були отримані такі значення:

Вихідні показники Vinga VPS-750G під навантаженням (режим «Burn») і при бездіяльності системи (режим «Idle») можна охарактеризувати як відмінні. Ні на одній з ліній не було зафіксовано навіть просідань, не кажучи вже про вихід за межі допустимих значень. Зверніть увагу на стабільність напруги - різниця складає не більше ніж 0,01 В при зміні навантаження. Подібні результати раніше ми отримували у випадку з БЖ від Seasonic, які для багатьох є еталонами серед джерел.

Енергоспоживання в простої та вимкненому стані комп'ютера

Енергоспоживання блока живлення Vinga VPS-750G у вимкненому стані комп'ютера і в режимі сну відповідає показникам інших схожих за потужністю рішень, які побували в нашій тестовій лабораторії.

Висновки

Якщо при порівнянні джерел живлення Vinga VPS-550G і Vinga VPS-650G різниця виявилася вельми помітною, то 750-ватний Vinga VPS-750G справді не так далеко відійшов від 650-ватника.

При вивченні внутрішньої начинки рішення потужністю 650 Вт нас збентежило лише використання вхідного конденсатора порівняно невеликої ємності. У моделі на 750 Вт в цьому плані все добре - електроліт обраний з хорошим запасом. Решта позитивних рис сюди перейшли без будь-яких змін. «Золотий» ККД, пропелер на основі гідродинамічного підшипника, виключно японські електролітичні високотемпературні конденсатори, модульна система підключення кабелів у вигляді довгих шлейфів - усе, що нам сподобалося в 650-ватнику, - тут на своєму місці. Як наслідок, маємо тиху роботу і відмінні показники на виході джерела.

Як ми вже звикли у разі з Gold-рішеннями від Vinga, усе перераховане є за порівняно невелику суму (менше $100). Завдяки такій ціновій політиці виробника Vinga VPS-750G є дуже сильним конкурентом на ринку БЖ. А ви як вважаєте?

Переваги:

• високий рівень ККД (сертифікація 80 PLUS Gold);
• наявність запасу потужності (не менше +20%);
• хороший стан напруги на лініях живлення;
• невеликі відхилення при зміні навантаження на 12-вольтному каналі без просідань нижче від номіналу;
• дуже низькі пульсації;
• наявність основних видів захистів;
• роздільна система стабілізації живлення;
• високоякісна елементна база, яка містить японські конденсатори і твердотілі рішення;
• можливість роботи в широкому діапазоні мережевої напруги;
• низьке енергоспоживання в режимі сну і в вимкненому стані комп'ютера;
• використання довгих проводів, які знімаються, у вигляді шлейфів;
• ефективна і досить тиха система охолодження;
• оригінальний дизайн;
• активний метод компенсації реактивної потужності.

Особливості:

• довжина пристрою дорівнює 190 мм, що потрібно врахувати при виборі корпусу.

Автор: Олесь Пахолок
Переклад: Лілія Масюк

Висловлюємо подяку компаніям ASUS, Intel, Thermalright, Transcend, Western Digital і ZOTAC за надане для тестового стенда обладнання.
