Інтерес користувачів до компактних комп'ютерів цілком зрозумілий. Технічний прогрес зробив крок настільки, що для виконання більшості завдань вже не потрібні габаритні коробки, а досить мініатюрних рішень. Вони займають мінімум робочого простору і практично не виділяються на тлі іншої електроніки будинку або в офісі, особливо якщо заховати їх за монітор або телевізор.

Але для збірки подібного ПК знадобиться відповідний корпус. Як приклад, сьогоднішній наш гість - Vinga CS404B. Новинка постачається разом із зовнішнім блоком живлення, сумісна з материнськими платами формату Mini-ITX і має можливість встановлення одного 3,5-/2,5-дюймового накопичувача.

Специфікація

Упаковка і комплект постачання

Звична коробка з монохромним оформленням несе зображення корпуса, його назву, інформацію про логістику і короткі технічні характеристики. Але є неточності в специфікації, тому варто бути уважним. Для зручності при транспортуванні передбачена ручка.

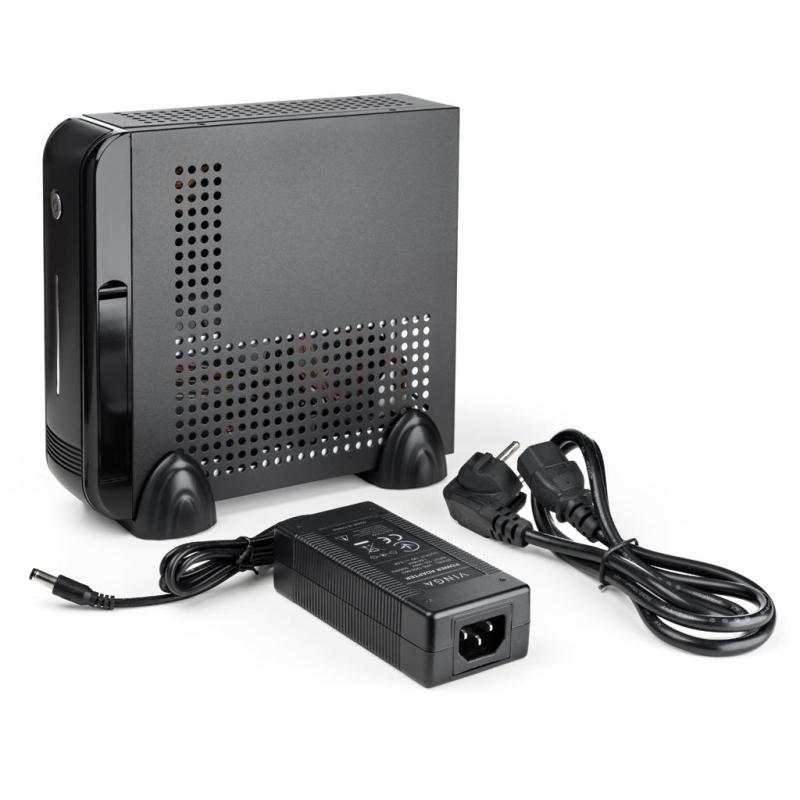

Комплектація Vinga CS404B містить усі найнеобхідніші компоненти:

• набір гвинтів;
• стяжки для дротів;
• пластикові підставки для вертикального розміщення;

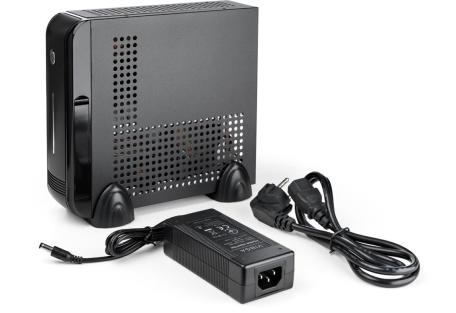

• зовнішній БЖ зі змінним 95-см мережевим шнуром.

Зовнішній вигляд

Габарити Vinga CS404B істотно менші, ніж у раніше розглянутого Vinga CS401B: 220 х 190 х 61 мм проти 310 х 246 х 64 мм. Але все ж слід врахувати, що останній підтримує встановлення внутрішнього блоку живлення, а наш герой має зовнішнє джерело енергії.

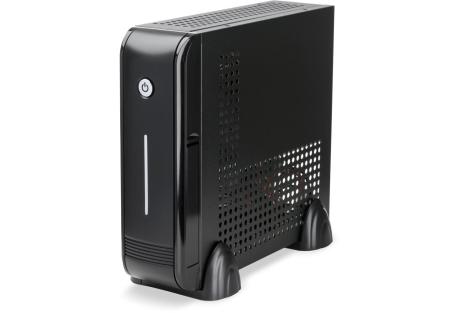

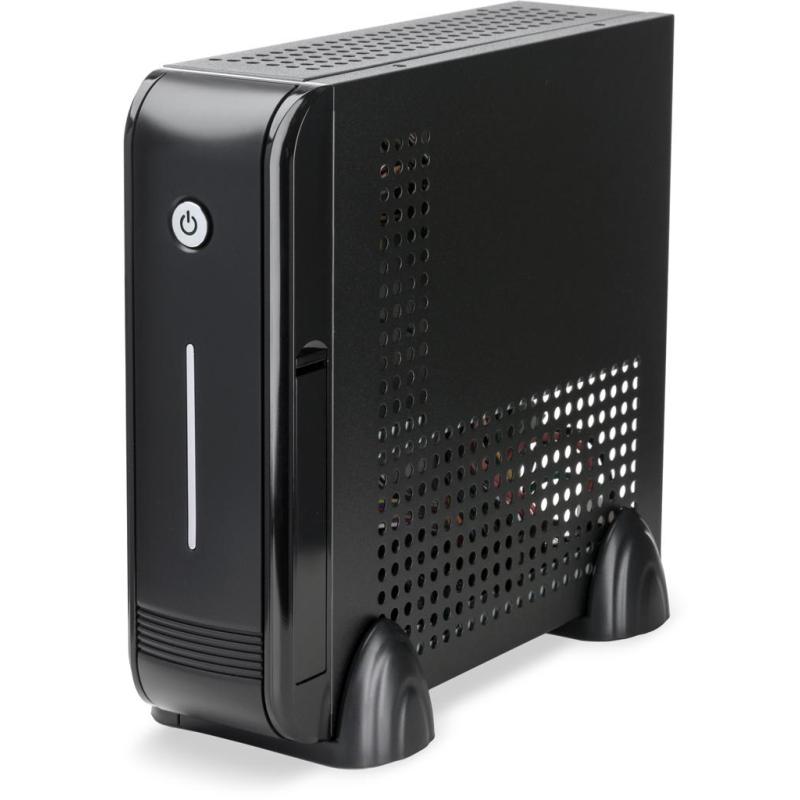

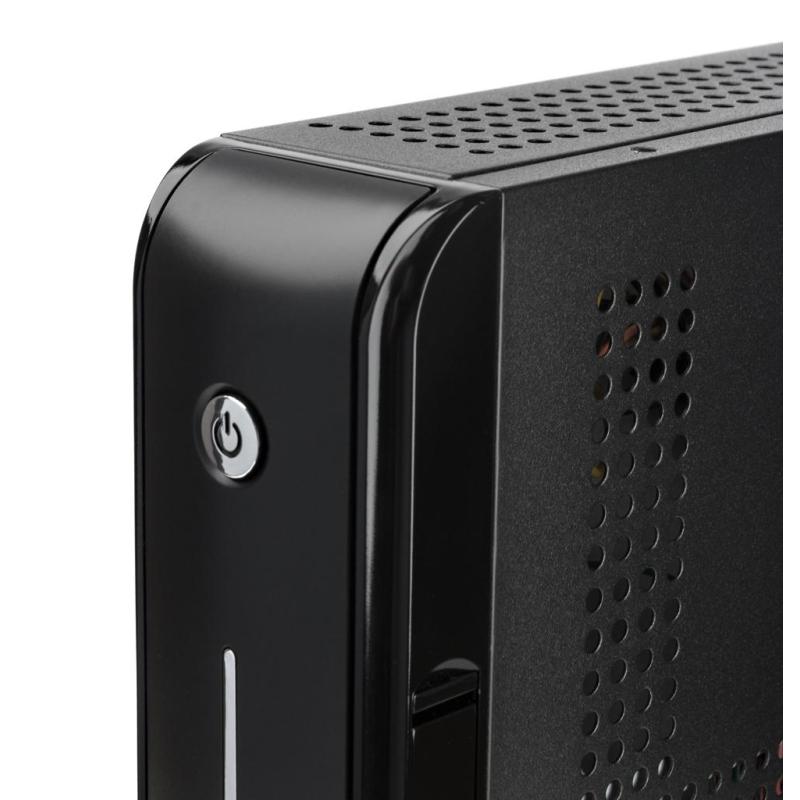

Дизайн корпуса максимально лаконічний і мінімалістичний - без логотипів і написів. Повністю чорна зверхня панель виконана з комбінації матового і глянцевого пластика. Тут можна виділити тільки сріблясту смужку зі світлодіодним підсвічуванням і кнопку живлення.

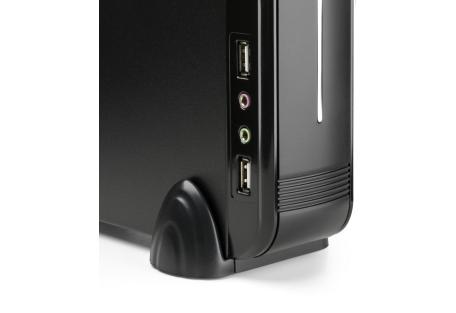

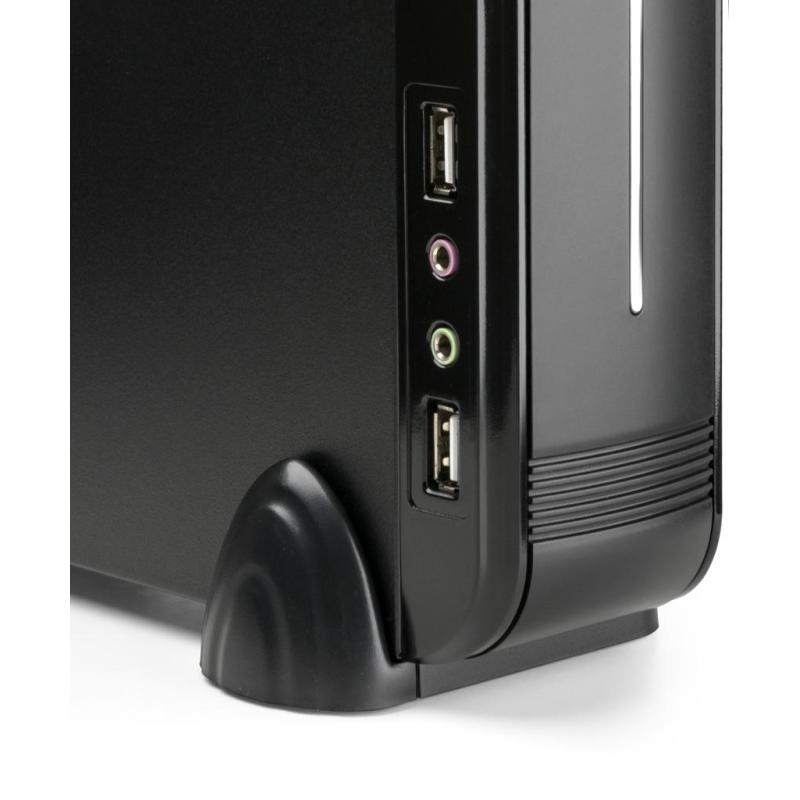

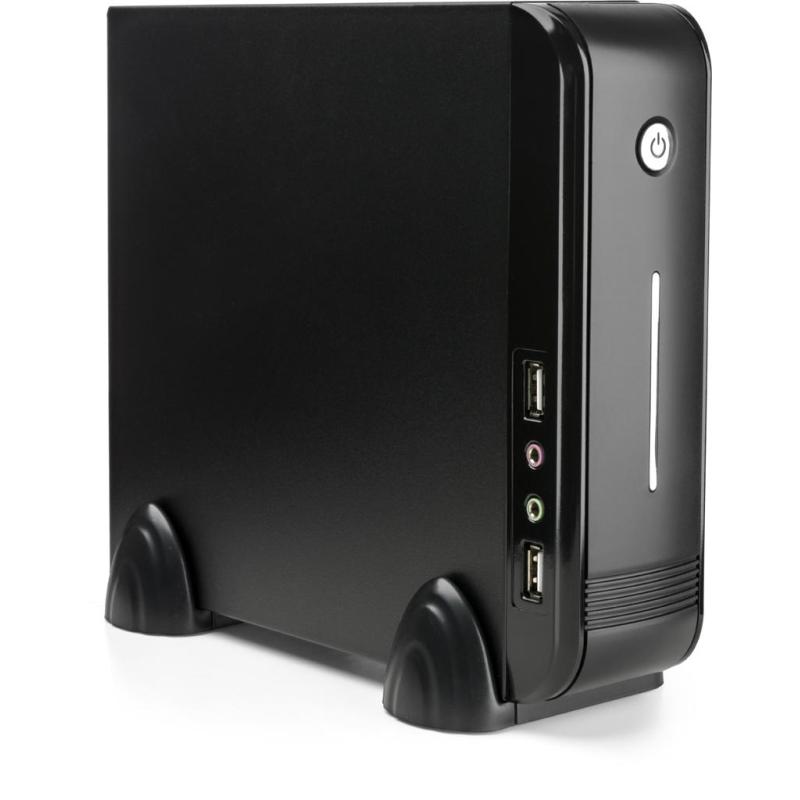

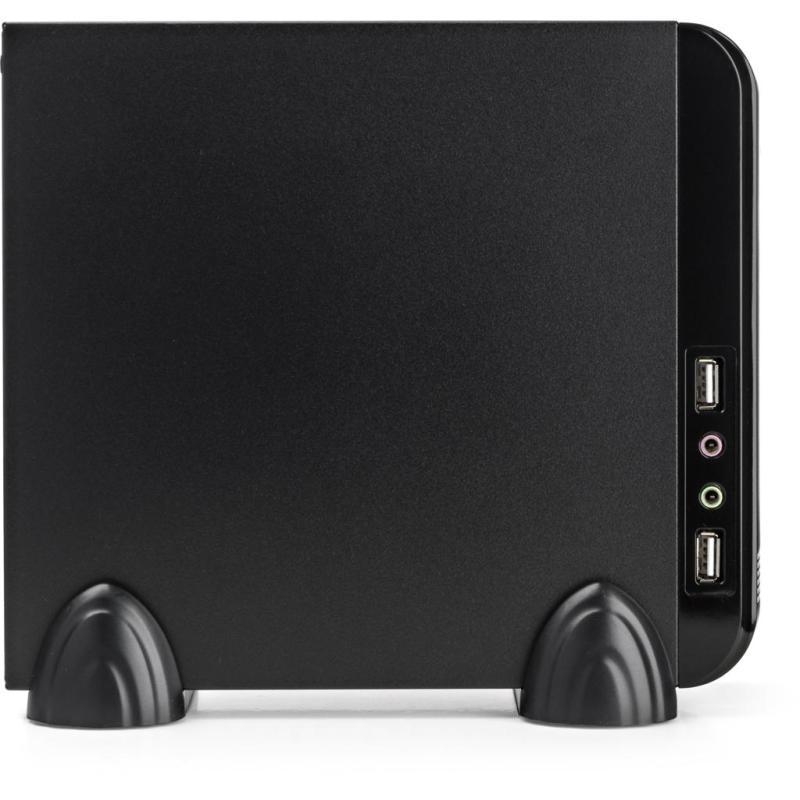

На верхній панелі розташувалися порти введення-виведення: два USB 2.0 і пара 3,5-мм роз'єм для мікрофона і навушників. Засмучує відсутність хоча б одного USB 3.0.

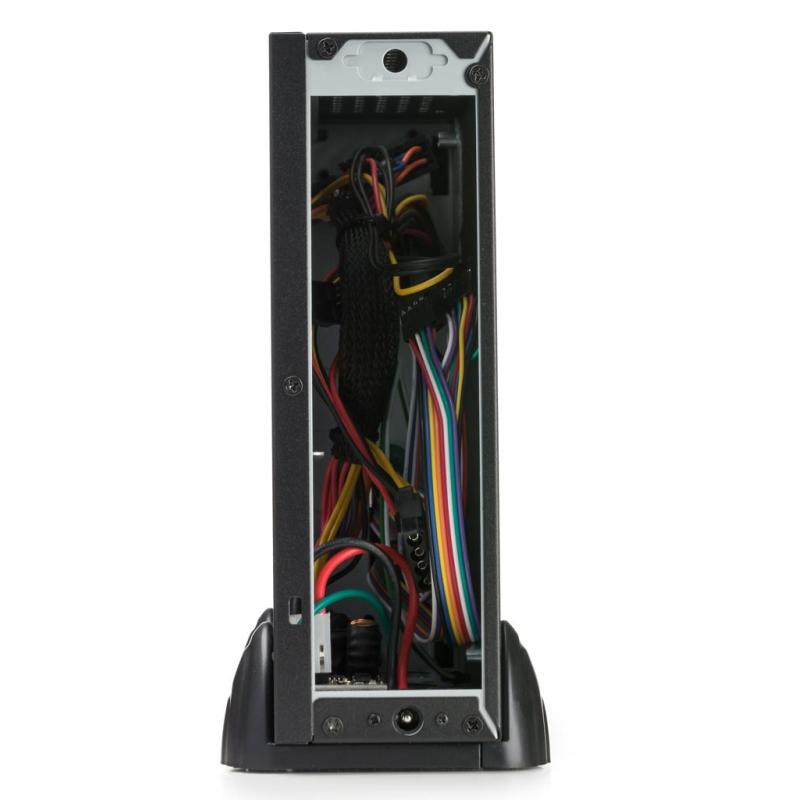

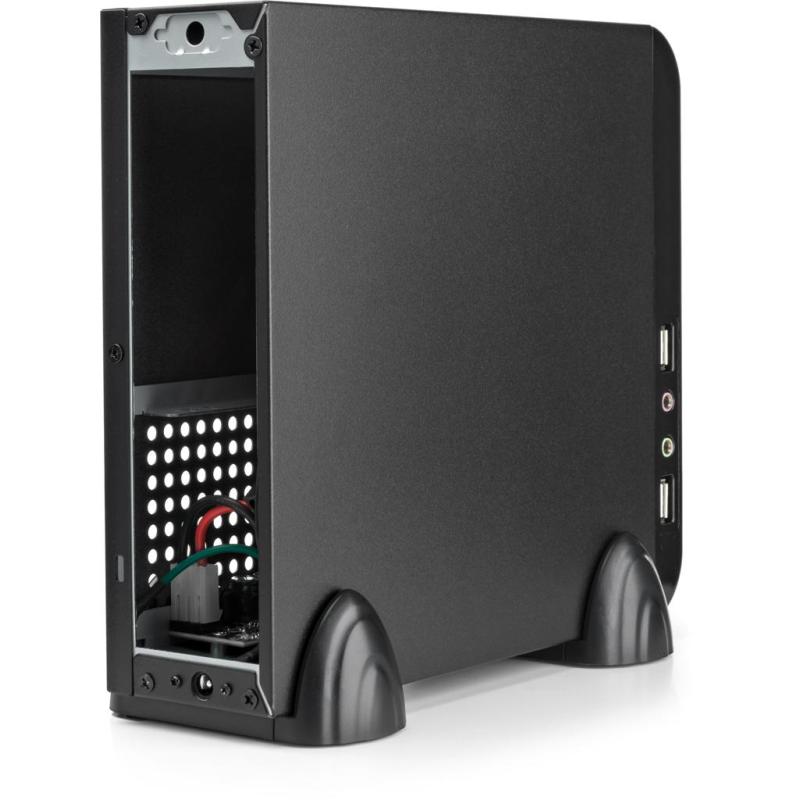

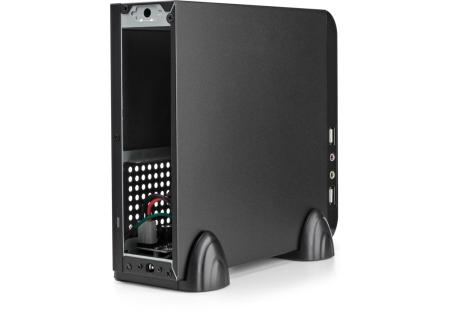

На задню стінку корпуса винесено отвір під інтерфейсну панель материнської плати і гніздо для підключення кабелю живлення від зовнішнього БЖ. Слотів розширення немає.

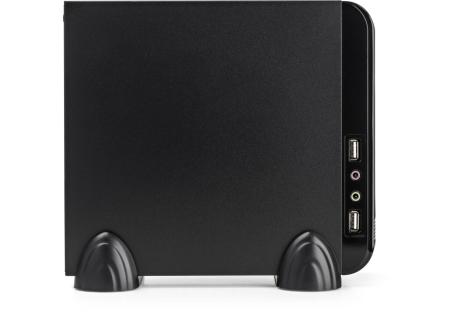

На суцільний верхній частині Vinga CS404B відсутні вентиляційні отвори.

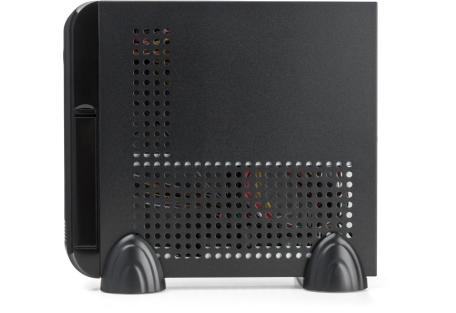

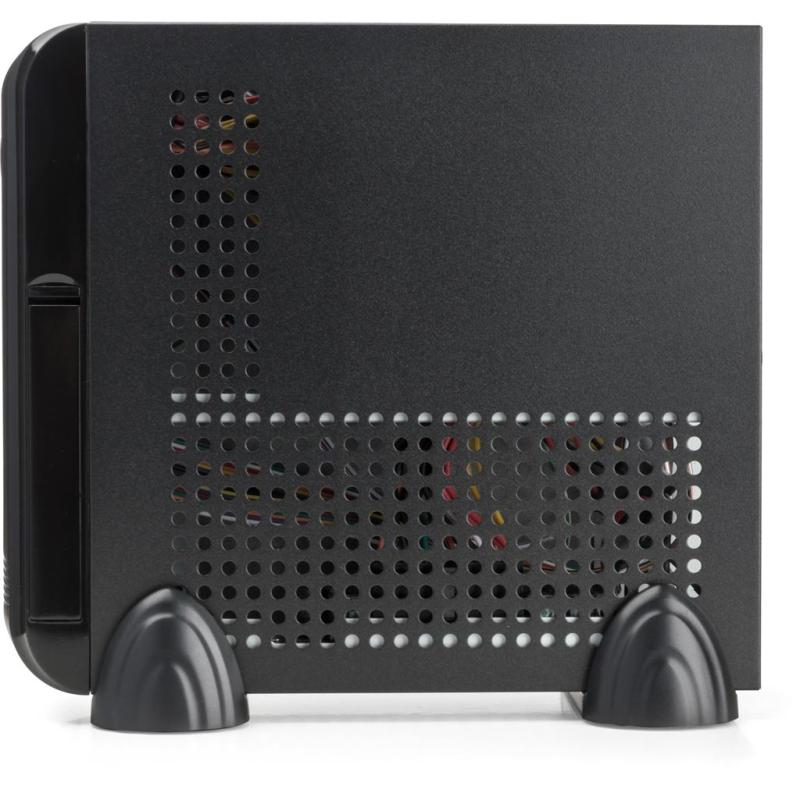

Внизу, навпаки, левову частку простору займає перфорація, через яку йде забір прохолодного повітря всередину системи.

Боковини є елементами шасі. Вони усипані вентиляційними отворами. З однієї зі боковин видніється перетворювач напруги, поруч з яким можна закріпити витяжний 40-мм вентилятор.

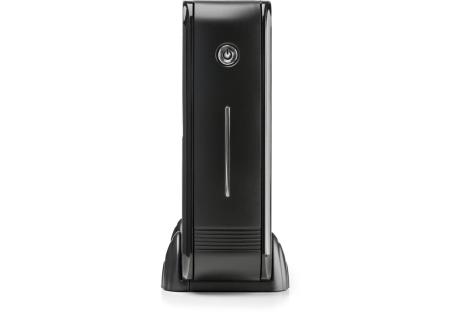

У комплекті є пара пластикових ніжок, щоб використовувати корпус у вертикальному положенні. Вони оснащені гумовими накладками для кращого зчеплення з різними типами поверхні.

Саме така орієнтація системного блоку є пріоритетною, оскільки забезпечує кращу циркуляцію повітряних потоків.

Що стосується практичності використовуваних матеріалів, то матовий метал і пластик добре скрадають відбитки пальців, а ось у глянці з цим гірше, зате він виглядає красивіше.

Внутрішня будова

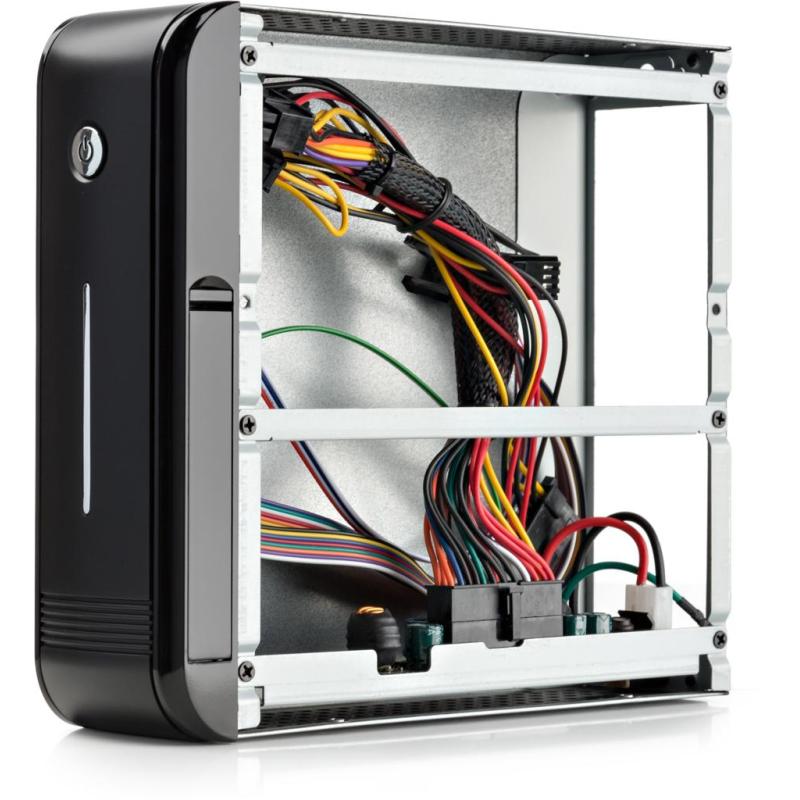

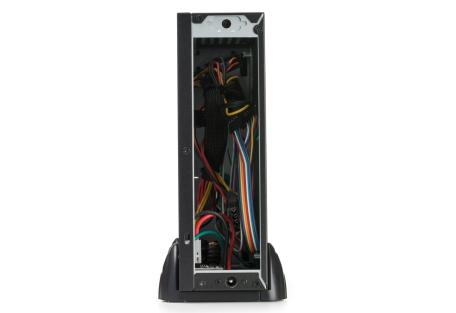

Для доступу до внутрішньої частини Vinga CS404B потрібно відкрутити один гвинт і зрушити нижню кришку в тильну частину. Шасі має відмінну жорсткість і зроблено з трохи більш тонкої сталі, ніж дно корпуса. А ось інтер'єр, на відміну від екстер'єру, виконаний без шару фарби. Кромка панелей оброблена добре, явно загострених країв не помічено.

Усередині встановлений блок живлення Vinga VPS-120W12V-01, який живиться від зовнішнього джерела Vinga VPA-1205-003. Завдяки такому тандему не потрібно підбирати спеціальні материнські плати з живленням від зовнішнього джерела, а можна використовувати звичайні варіанти. Потужність БЖ становить 120 Вт. Цього більш ніж достатньо, враховуючи відсутність дискретної відеокарти.

Роз'ємів мало, але все необхідне є:

Довжини кабелів, що йдуть від передньої панелі, вистачить, щоб акуратно провести їх до материнської плати.

Корпус підтримує встановлення материнських плат форм-фактора Mini-ITX. Але в нашому разі виникли складності. Тестова ECS Z97I-DRONE просто впиралася 24-контактним роз'ємом у навісний перетворювач живлення. Тому в більшості випадків встановити материнську плату у якій 24-контактний роз'єм розпаяний збоку від інтерфейсної панелі буде неможливо.

Виходом з ситуації стала плата MSI B350I PRO AC, але навіть в такому разі довелося демонтувати радіатор зі стабілізатора SoC Voltage. Через те, що він упирався в навісний монтаж.

Vinga CS404B здатний прийняти на борт один накопичувач формату 3,5" або 2,5", який кріпиться за допомогою двох знімних напрямних. Але в такому разі він обмежить приплив повітря до СО процесора і його висоту. При використанні 7-мм SSD Kingston A400 відстань до материнської плати становить 38 мм, а з урахуванням виступаючого на 8 мм чіпа, висота системи охолодження CPU не повинна перевищувати 30 мм. Тому комплектний 41-мм охолоджувач процесора AMD Athlon 200GE просто не помістився.

Але ми і тут викрутилися, використавши твердотельнік WD Blue (WDS250G2B0B) формату M.2 2280. Благо, плата це дозволяє, оскільки має роз'єм M.2 Socket 3 із зворотного боку. Відстань ж від друкованої плати материнки до верхньої кришки корпуса становить 50 мм. Тобто наш боксовий кулер помістився якраз по висоті з міліметровим зазором.

У цілому корпус залишає приємні враження. Головне правильно підібрати комплектуючі і ніяких труднощів у збірці виникнути не повинно.

Готова система виглядає симпатично.

Важливою особливістю подібних компактних ПК є можливість кріплення позаду монітора, телевізора або просто на стіні. У продажу є зручне VESA-кріплення Vinga V01, яке є сумісним з шасі Vinga CS404B і CS405B. Місця контакту кріплення і корпуса проклеєні, щоб уникнути вібрацій і механічних пошкоджень, а фіксація здійснюється зручним гвинтом з накатаною головкою. Уся процедура проходить швидко і легко.

Тестування

Згідно зі свідченнями ватметра, навантаження на вході становила 50 Вт. Створювалася вона за допомогою графічного бенчмарка Unigine Heaven.

Силами стрес-тесту AIDA64 (одночасно CPU, FPU, Cache, System Memory і GPU) енергоспоживання піднялося до 60 Вт.

В обох разах компоненти не перегрівалися, а система робота стабільно. Хоча компактні габарити дають про себе знати, тому на відкритому стенді результати набагато кращі. Оптимально сюди підійдуть енергоефективні чіпи з TDP до 15 Вт. Блоку живлення вистачає з запасом навіть для тестової конфігурації.

Підсумки

Vinga CS404B - це цікава модель для побудови офісного або мультимедійного міні-ПК. Як правило, для вирішення подібних завдань досить енергоефективних процесорів, тому з температурами всередині проблем бути не повинно. Підійдуть і 35-ватні ЦП, але бажано підібрати більш ефективний кулер, ніж боксова модель.

Є й деякі нюанси з сумісністю материнських плат, процесорних кулерів і HDD. Тому оптимальний варіант - відразу орієнтуватися на плати з низькими радіаторами і на 2,5-дюймовий накопичувач або ще краще - на M.2 SSD. Потужності зовнішнього 120-ватного блока живлення вистачить із запасом, особливо в разі встановлення 10-15-ватних CPU.

Очевидний плюс подібного «малюка» - можливість легкого кріплення позаду монітора, телевізора або просто на стіні. Для цього потрібно самостійно купити сумісний VESA-кронштейн Vinga V01.

У цілому Vinga CS404B за свої $36 виглядає дуже приємним продуктом, який сподобається прихильникам компактних систем. Але акуратно вибирайте сумісні комплектуючі. А як ви ставитеся до подібних комп'ютерів? Зібрали б собі і для яких завдань? Поділіться своїм досвідом, а ми із задоволенням почитаємо!

Переваги:

• досить компактна конструкція;
• гарна якість виготовлення шасі;
• можливість горизонтальної і вертикальної орієнтації;
• комплектний зовнішній блок живлення на 120 Вт;
• гідні температурні показники компонентів при навантаженні;
• можливість встановлення одного 3,5" або 2,5" накопичувача;
• простота збірки системи.

Недоліки:

• на інтерфейсній панелі немає жодного USB 3.0;
• потрібно використовувати низькопрофільні кулера;
• проблеми з сумісністю з деякими материнськими платами.
